減壓閥工作原理

減壓閥在蒸汽管道上，是屬于保護管道裝置的一種自力式閥門，有進口壓力與出口壓力，進口壓力時介質進入減壓閥時的壓力，出口壓力是我們需要減到的一定值的壓力。當介質打開時，彈簧壓力大于作用膜的壓力時，活塞向下移動，打開閥瓣，蒸汽減壓閥開啟，蒸汽減壓閥是通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的,并依靠介質本身的能量控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定的自動閥門。

蒸汽減壓閥選用原則：

1. 減壓閥進口壓力的波動應控制在進口壓力給定值的80％～105％，如超過該范圍，減壓閥的性能會受影響。

2. 通常減壓閥的閥后壓力Pc應小于閥前壓力的0.5倍，即Pc<1/2P1。減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，超出范圍應更換彈簧。

3. 在介質工作溫度比較高的場合，一般選用先導式活塞式減壓閥或先導式波紋管減壓閥。 4. 介質為空氣或水（液體）的場合，一般宜選用直接作用薄膜式減壓閥或先導式薄膜式減壓閥。 5. 介質為蒸汽的場合，宜選用先導活塞式減壓閥或先導波紋管減壓閥。 6.

為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。

一、減壓閥的工作原理

直動式減壓閥

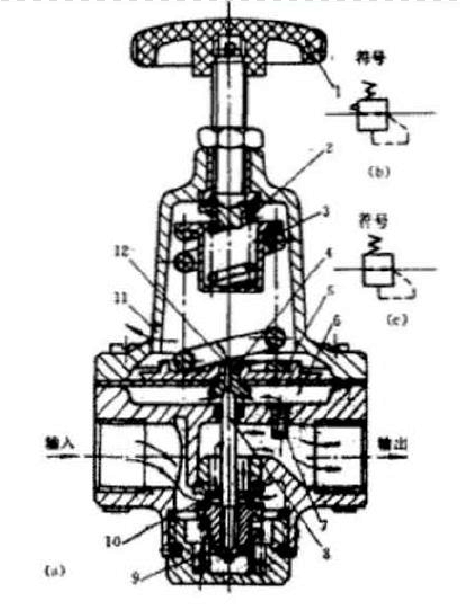

圖14—1a所示為直動式帶溢流閥的減壓閥（簡稱溢流減壓閥）的結構圖。

壓力為P1的壓縮空氣，由左端輸入經閥口10節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順時針旋轉旋鈕1，壓縮彈簧2、3及膜片5使閥芯8下移，增大閥口10的開度使P2增大。若反時針旋轉旋鈕1，閥口10的開度減小，P2隨之減小。

若P1瞬時升高，P2將隨之升高，使膜片氣室6內壓力升高，在膜片5上產生的推力相應增大，此推力破壞了原來力的平衡，使膜片5向上移動，有少部分氣流經溢流孔12、排氣孔11排出。在膜片上移的同時，因復位彈簧9的作用，使閥芯8也向上移動，關小進氣閥口10，節流作用加大，使輸出壓力下降，直至達到新的平衡為止，輸出壓力基本又回到原來值。若輸入壓力瞬時下降，輸出壓力也下降、膜片5下移，閥芯8隨之下移，進氣閥口10開大，節流作用減小，使輸出壓力也基本回到原來值。逆時針旋轉旋鈕1，使調節彈簧2、3放松，氣體作用在膜片5上的推力大于調壓彈簧的作用力，膜片向上曲，靠復位彈簧的作用關閉進氣閥口10。再旋轉旋鈕1，進氣閥芯8的頂端與溢流閥座4將脫開，膜片氣室6中的壓縮空氣便經溢流孔12、排氣孔11排出，使閥處于無輸出狀態。

總之，溢流減壓閥是靠進氣口的節流作用減壓，靠膜片上力的平衡作用和溢流孔的溢流作用穩壓；調節彈簧即可使輸出壓力在一定范圍內改變。為防止以上溢流式減壓閥排出少量氣體對周圍環境的污染，可采用不帶溢流閥的減壓閥（即普通減壓閥），其符號如圖14—1c所示。

先導式減壓閥

當減壓閥的輸出壓力較高或通徑較大時，用調壓彈簧直接調壓，則彈簧剛度必然過大，流量變化時，輸出壓力波動較大，閥的結構尺寸也將增大。為了克服這些缺點，可采用先導式減壓閥。
